隨隨便便在網上搜一搜就會發現有很多家抄板公司，而這對于一些真實有需求的客戶而言，無疑會陷入無限糾結的旋渦中。

　　作為一家專業的PCB抄板公司，杭州及周邊城市會選擇的一家杭州PCB抄板單位，無疑是得到了大家認可的。可是專業的公司在自然也是遇到了不少PCB抄板過程中的問題，并且它們還是一些不可避免的問題，所以PCB設計者需要在最初時引起注意，只有這樣才能規避問題的發生。

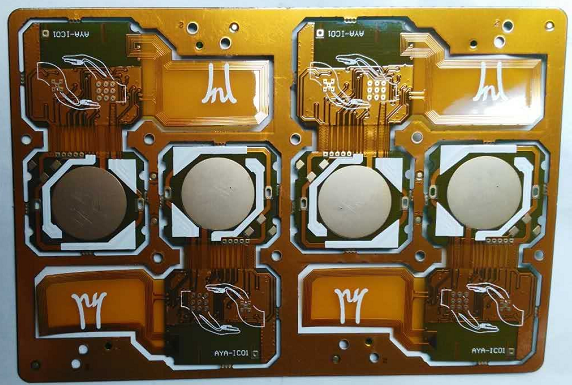

　　杭州PCB抄板時需規避的幾個問題：

　　一、填充塊太多或填充塊用極細的線填充。

　　PCB抄板填充塊在光繪數據處置時是用線一條一條去畫的，因而發生的光繪數據量相當大，添加了數據處置的難度。

　　二、用填充塊畫焊盤。

　　在PCB抄板設計線路時，用填充塊畫焊盤可以經過DRC反省，但加工是不可的，因?yàn)榇祟惡副P不克不及直接生成阻焊數據，在上阻焊劑時，該填充塊區域?qū)⒈蛔韬竸┭谏w，致使器件焊裝艱難。

　　三、加工條理界無法闡明。

　　單面板設計在TOP層，若不加闡明就正反做，制出來的板子裝上器件也欠缺好的焊接;比如一個四層板設計時采用TOPmid1、mid2bottom四層，但加工時不是按如許的挨次放置，這就要求闡明。

　　四、單面焊盤孔徑的設置。

　　單面焊盤普通的不需要鉆孔，若需要鉆孔的話，要標注出來，而且其孔徑應該設計為零。要是設計了數值，或許在發生鉆孔數據時，此地位就呈現了孔的座標，問題也就呈現出來了;單面焊盤如果需要鉆孔，應該非凡標注出來。

　　五、接地層又是連線又是花焊盤。

　　由于設計成花焊盤方法的電源，地層與實踐印制板上的圖像是相反的，一切的連線都是隔離線，這一點設計者應十分清晰。畫幾組電源或幾種地的隔離線時應注意，不克不及留下缺口，使兩組電源短路，也不克不及形成該銜接的區域封鎖。

　　六、焊盤的堆疊。

　　焊盤(除外表貼焊盤外)的堆疊，就意味著孔的堆疊，在鉆孔工序過程中，會由于在一處屢次鉆孔而導致鉆頭斷掉，引發孔的毀傷;在多層板中，兩個孔堆疊，應當一個孔位為隔離盤，另一孔位為銜接盤，不然繪出底片后會表現為隔離盤，形成報廢。

　　七、字符放置不合理。

　　字符蓋焊盤SMD焊片，給元件的焊接及印制板的通斷測試帶來極大的不方便;字符設計過小，致使絲網印刷艱難，而過大會導致字符互相堆疊，變的難以分辯。

　　以上就是小編整理的關于“杭州PCB抄板公司哪家好”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
