隨著人們生活水平的提高，對電子產品的要求也越來越高，特別是目前無線的產品比較多，那么對信號接收各方面都有了很大的要求，那么我們在設計pcb的時候，差分走線就顯得十分的重要，下面小編來詳細的說一說PCB差分的優點和走線的要求。

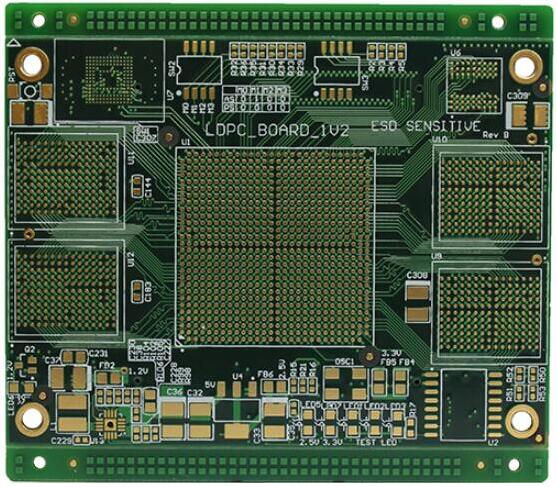

　　PCB使用差分走線的好處

　　1、 輸出驅動總的dI/dr會大幅降低，從而減小了軌道塌陷和潛在的電磁干擾;

　　2、 與單端放大器相比，接收器中的差分放大器有更高的增益;

　　3、 差分信號在一對緊耦合差分對中傳輸時，在返回路徑中對付串擾和突變的魯棒性更好;

　　4、 因為每個信號都有自己的返回路徑，所以差分新信號通過接插件或封裝時，不易受到開關噪聲的干擾;

　　PCB使用差分走線的要求

　　1、確定走線模式、參數及阻抗計算

　　差分對走線分外層微帶線差分模式和內層帶狀線差分模式兩種，通過合理設置參數，阻抗可利用相關阻抗計算軟件(如POLAR-SI9000)計算也可利用阻抗計算公式計算。

　　2、走平行等距線

　　確定走線線寬及間距，在走線時要嚴格按照計算出的線寬和間距，兩線間距要一直保持不變，也就是要保持平行。平行的方式有兩種： 一種為兩條線走在同一線層(side-by-side)，另一種為兩條線走在上下相兩層(over-under)。

　　一般盡量避免使用后者即層間差分信號， 因為在PCB板的實際加工過程中，由于層疊之間的層壓對準精度大大低于同層蝕刻精度，以及層壓過程中的介質流失，不能保證差分線的間距等于層間介質厚度， 會造成層間差分對的差分阻抗變化。困此建議盡量使用同層內的差分。

　　3、抗干擾能力強

　　因為兩根差分走線之間的耦合很好，當外界存在噪聲干擾時，幾乎是同時被耦合到兩條線上，而接收端關心的只是兩信號的差值，所以外界的共模噪聲可以被完全抵消。

　　4、能有效抑制 EMI

　　同樣的道理，由于兩根信號的極性相反，他們對外輻射的電磁場可以相互抵消，耦合的越緊密，泄放到外界的電磁能量越少。

　　5、時序定位精確

　　由于差分信號的開關變化是位于兩個信號的交點，而不像普通單端信號依靠高低兩個閾值電壓判斷，因而受工藝，溫度的影響小，能降低時序上的誤差，同時也更適合于低幅度信號的電路。目前流行的 LVDS(low voltage differential signaling)就是指這種小振幅差分信號技術。
