很多人都聽說過"PCB"這個英文縮寫名稱。但是它到底代表什么含義呢?其實很簡單，就是印刷電路板(Printed circuit board，PCB)。它幾乎會出現在每一種電子設備當中。如果在某樣設備中有電子零件，它們都是鑲在大小各異的PCB 上的。除了固定各種小零件外，PCB 的主要功能是提供上頭各項零件的相互電氣連接。 隨著電子設備越來越復雜，需要的零件自然越來越多，PCB 上頭的線路與零件也越來越密集了。裸板(上沒有零件)也常被稱為"印刷線路板Printed Wiring Board(PWB)"。

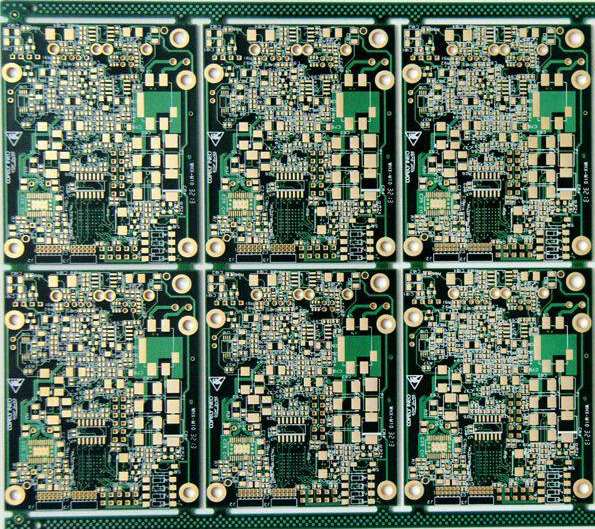

　　PCB四層板六層板和八層板的識別方法

　　板子本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在表面可以看到的細小線路材料是銅箔，原本銅箔是覆蓋在整個板子上的，而在制造過程中部份被蝕刻處理掉，留下來的部份就變成網狀的細小線路了。這些線路被稱作導線(conductor pattern)或稱布線，并用來提供PCB 上零件的電路連接。 通常PCB 的顏色都是綠色或是棕色，這是阻焊漆(solder mask)的顏色。是絕緣的防護層，可以保護銅線，也可以防止零件被焊到不正確的地方。在阻焊層上還會印刷上一層絲網印刷面(silk screen)。通常在這上面會印上文字與符號(大多是白色的)，以標示出各零件在板子上的位置。絲網印刷面也被稱作圖標面(legend)。

　　最基本的PCB 板子上，零件一般都集中在其中一面，導線則集中在另一面上。因為導線只出現在其中一面，所以我們就稱這種PCB 叫作單面板(Single-sided)。因為單面板在設計線路上有許多嚴格的限制(因為只有一面，布線間不能交叉而必須繞獨自的路徑)，所以只有早期的電路才使用這類的板子。 如何解決越來越復雜的電路設計方案呢?雙面板(Double-Sided Boards)出現了。這種電路板的兩面都有布線。不過要用上兩面的導線，必須要在兩面間有適當的電路連接才行。

　　所以，人們想出了一個辦法——打孔!這種電路間的“橋梁”叫做導孔(via)。導孔是在PCB 上，充滿或涂上金屬的小洞，它可以與兩面的導線相連接。因為雙面板的面積比單面板大了一倍，而且布線也可以互相交錯了(繞到另一面)。所以，它適合用在比單面板更復雜的電路上。 隨后出現了多層板(Multi-Layer Boards)，它大大增加了可以布線的面積。多層板用上了更多單或雙面的布線板。多層板使用數片雙面板，并在每層板間放進一層絕緣層后黏牢(壓合)。板子的層數就代表了有幾層獨立的布線層，通常層數都是偶數，并且包含最外側的兩層。常見的一般是4 到8 層的結構，不過從技術上是可以做到近100 層的PCB 板。

　　當代計算機的主機板和顯示卡大多使用4 層的PCB 板，也有一些采用6 層，甚至8 層的板子。我們剛剛提到的導孔(via)，如果應用在雙面板上，那么一定都是打穿整個板子。不過在多層板當中，如果您只想連接其中一些線路，那么導孔就會浪費一些其它層的線路空間。 而采用埋孔(Buried vias)和盲孔Blind vias)技術就可以避免這個問題。盲孔是將幾層內部PCB 與表面PCB 連接，不須穿整個板子。埋孔則只連接內部的PCB，所以光是從表面是看不出來的。 而上面提到的區別4 層板和6/8 層板的方法，就是通過觀察盲孔。

　　因為在顯示卡和主機板上使用的4 層板是1、4 層走線，其他層另有用途(地線和電源)。所以，同雙層板一樣，導孔會打穿板子。如果有的孔在板正面出現，卻在反面找不到，那么就一定是6/8 層板了。如果都能找到，自然就是4 層板。這種辨別辦法容易可靠，相信大家都能正確辨別某些廣告的真偽了，嘿嘿。 在多層板PCB 中，除了走線層外，一般會把整層都直接連接上地線與電源。所以我們將這樣的層分類為電源層(Power)或是地線層(Ground)。如果PCB 上的零件需要不同的電源供應，通常這類PCB 會有兩層以上的電源與地線層。

　　對于普通的顯示卡和主機板來說，使用4 層板就可以基本滿足需要了。而且6 層板的成本大約是4 層板的兩倍!8層板則是4 層板的四倍!!所以一般廠商都采用4 層PCB 板。但是，不可以否認，這在一定程度上，是一種節約成本，但是犧牲穩定性的解決方案。 因為，如果使用6 層板的話，可以有充足的布線空間，也有更多的地線和電源的考慮方案。所以，不需要太苛刻于走線的過于緊密。這樣，線寬和線間的電磁干擾都會充分得到考慮。板卡的穩定性自然也就明顯好于4 層板的同類產品。當然，也要看是否是名牌大廠的產品，因為布線工程師的水平也至關重要。
