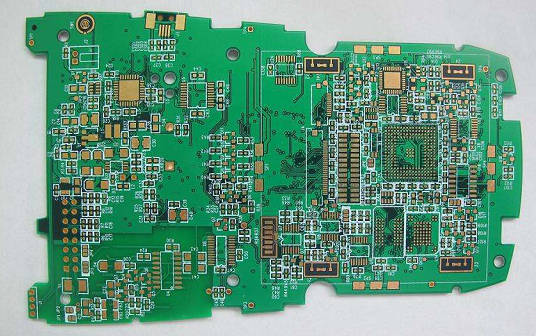

多層pcb盲埋孔制造是非常困難的，這種板的生產工藝可以考核一家多層PCB板廠的全面工藝水平、設計能力、經驗和智慧。提高PCB密度最有效的方法是減少通孔的數量，及精確設置盲孔，埋孔來實現。

　　多層PCB的盲埋孔制作工藝介紹：

　　1. 盲孔定義

　　a：與通孔相對而言，通孔是指各層均鉆通的孔，盲孔則是非鉆通孔。(圖示說明，八層板舉例：通孔，盲孔，埋孔)

　　b：盲孔細分：盲孔(BLIND HOLE)，埋孔 BURIED HOLE(外層不可看見); c：從制作流程上區分： 盲孔在壓合前鉆孔，而通孔是在壓合后鉆孔。

　　2. 制作方法

　　A：鉆帶：

　　(1)：選取參考點： 選擇通孔(即首鉆帶中的一個孔)作為單元參考孔。

　　(2)：每一條盲孔鉆帶均需選擇一個孔， 標注其相對單元參考孔的坐標。

　　(3)：注意說明哪條鉆帶對應哪幾層：單元分孔圖及鉆咀表均需注明，且前后名稱需一致;不能出現分孔圖用a b c表示，而前面又用1st，2nd表示的情況。

　　注意當激光孔與內層埋孔套在一起，即兩條鉆帶的孔在同一位置上，需問客移動激光孔的位置以保證電氣上的連接。

　　B：生產pnl板邊工藝孔：普通多層板： 內層不鉆孔;

　　(1)：鉚釘gh，aoi gh，et gh均為蝕板后打出

　　(2)：target 孔(鉆孔gh) ccd：外層需掏銅皮，x-ray機：直接打出，且注意長邊最小為11inch。

　　盲孔板：

　　所有tooling孔均為鉆出，注意鉚釘gh;需啤出，避免對位偏差。

　　(aoigh也為啤出)，生產pnl板邊需鉆字，用以區分每塊板。

　　3. Film修改：

　　(1)：注明film出正片，負片：

　　一般原則：板厚大于8mil(不連銅) 走正片流程;板厚小于8mil(不連銅)走負片流程(薄板);線粗 線隙谷大時需考慮d/f時的銅厚，而非底銅厚。盲孔ring做5mil即可，不需做7mil。

　　盲孔對應的內層獨立pad需保留。孔不能做無ring孔。

　　4. 流程：

　　埋孔板與普通雙面板作法一致。

　　盲孔板，即有一面是外層：

　　正片流程：需做單面d/f，注意不能轆錯面(雙面底銅不一致時);d/f曝光時，光銅面用黑膠帶蓋住，防止透光。

　　因盲孔板做兩次以上板電，圖電，成品極易板厚超厚，因此圖電注意控制板厚銅厚，蝕刻后注明銅厚 板厚的范圍。壓完板后用x-ray機打出多層板用target孔。

　　負片流程：針對薄板(〈12mil連銅〉因其無法在圖電拉生產，必須在水金拉生產，而水金拉無法分面打電流，故無法按mi要求做單面不打電流或打小電流。如走正片流程，常導致單面銅厚超厚，造成蝕刻困難，幼線的現象，因此此類板走負片流程。

　　5. 通孔，盲孔的鉆孔順序不同，制作時偏差不一致

　　盲孔板較易產生變形，開橫直料對多層板對位和管位距控制有難度，故開料時只開橫料或只開直料。

　　此類板的行板流程需注意先用樹脂封孔再做線路以免對線路造成較大的損傷。
