沉金工藝的好處是在印制線路時(shí)表面上沉積顏色很穩(wěn)定，光亮度很好，鍍層很平整，可焊性非常好。沉金一般金的厚度為1-3 Uinch，所以沉金這種表面處理方式做出來的金厚一般較厚，所以沉金這種表面處理方式普遍應(yīng)用于按鍵板，金手指板等線路板，因?yàn)榻鸬膶?dǎo)電性強(qiáng)，抗氧化性好，使用壽命長。

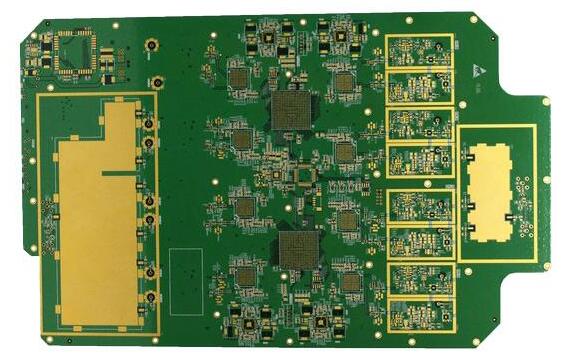

　　PCB板沉金工藝流程：

　　一、 工藝簡(jiǎn)介：沉金工藝之目的的是在印制線路表面上沉積顏色穩(wěn)定，光亮度好，鍍層平整，可焊性良好的鎳金鍍層。基本可分為四個(gè)階段：前處理(除油，微蝕，活化、后浸)，沉鎳，沉金，后處理(廢金水洗，DI水洗，烘干)。

　　二、 前處理：沉金前處理一般有以下幾個(gè)步驟：除油(30%AD-482)，微蝕(60g/InaPS,2%H2SO4),活化(10%Act-354-2)，后浸(1%H2S04)。以除去銅面氧化物，并在銅面沉鈀，以作沉鎳活化中心。其中某個(gè)環(huán)節(jié)處理不好，將會(huì)影響隨后的沉鎳和沉金，并導(dǎo)致批量性的報(bào)廢。生產(chǎn)過程中，各種藥水必須定期分析和補(bǔ)加，控制在要求范圍內(nèi)。較重要的比如：微蝕速率應(yīng)控制在“25U-40U”，活化藥水銅含量大于800PPM時(shí)必須開新缸，藥水缸的清潔保養(yǎng)對(duì)聯(lián)PCB的品質(zhì)影響也較大，除油缸，微蝕缸，后浸缸應(yīng)每周換缸，各水洗缸也應(yīng)每周清洗。

　　三、沉鎳：以及穩(wěn)定劑，由于化學(xué)鎳對(duì)藥水成分范圍要求比較嚴(yán)格，在生產(chǎn)過程中必須每班分析化驗(yàn)兩次，并依生產(chǎn)板的裸銅面積或經(jīng)驗(yàn)補(bǔ)加Ni?還原劑，補(bǔ)加料時(shí)，應(yīng)遵循少量，分散多次補(bǔ)料的原則，以防止局部鍍液反應(yīng)劇烈，導(dǎo)致鍍液加速老化，PH值，鍍液溫度對(duì)鎳厚影響比較大，鎳藥水溫度抄襲控制在85℃-90℃。PH在5.3-5.7，鎳缸不生產(chǎn)時(shí)，應(yīng)將鎳缸溫度降低至70℃左右，以減緩鍍液老化，化學(xué)鎳鍍液對(duì)雜質(zhì)比較敏感，很多化學(xué)成分對(duì)化學(xué)鎳有害，可分為以下幾類：抑制劑：包括Pb.Sn..Hg.Ti.Bi(低熔點(diǎn)的重金屬)。

　　四、沉金：沉金過程是一種浸金工藝，沉金缸的主要成分：Au(1.5-3.5g/l)，結(jié)合劑為(Ec0.06-0.16mol/L)，能在鎳磷合金層上置換出純金鍍怪，使得鍍層平滑，結(jié)晶細(xì)致，鍍液PH值一般在4-5之間，控制溫度為85-90攝氏度。

　　五、后處理：后處理也是一個(gè)重要環(huán)節(jié)，對(duì)印制線路板來說，一般包括：廢金水洗，DI水洗，烘干等步驟，有條件的話可以用水平洗板積對(duì)沉金板進(jìn)行進(jìn)一步洗板，烘干。水平面洗板機(jī)可按藥水洗(硫酸10%，雙氧水30g/L)高壓DI水洗(30-50PSI)，DI水洗，吹干，烘干順序設(shè)置流程，以徹底除去印制線路板孔內(nèi)及表面藥水和水漬，而得到鍍層均勻，光亮度好的沉金板。

　　以上就是小編整理的關(guān)于“PCB板沉金工藝流程介紹”，希望對(duì)大家有所幫助，如還有不清楚的地方，請(qǐng)聯(lián)系我司客服為您解答。
