很多工程師都習慣于將PCB文件設計好后直接發給PCB板供應商生產，特別是使用Protel、Altium Designer和PADS的工程師，這些格式供應商都能接受并能自行轉換成生產文件，下面小編來詳細的說一說。

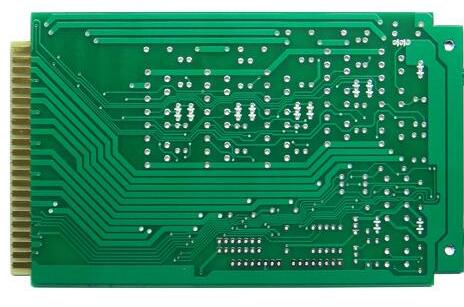

　　畫好的pcb板外發讓供應商打樣時需要提供什么文件

　　而比較正規的公司則會要求將PCB文件轉換為GERBER文件和鉆孔數據后交PCB供應商，為何要“多此一舉”呢?

　　因?yàn)殡娮庸こ處熀蚉CB工程師對PCB的理解是不一樣的，由PCB供應商轉換出來的GERBER文件可能不是您所想要的，如您在設計時將元件的參數都定義在PCB文件中，又不想讓這些參數顯示在PCB成品上。

　　如果未作特別說明，PCB供應商依葫蘆畫瓢將這些參數都輸出Gerber，這這些信息便會留在PCB成品上。這只是一個例子。若自行將PCB文件轉換成GERBER文件就可避免此類事件發生。

　　GERBER文件是一種國際標準的光繪格式文件，它包含RS-274-D和RS-274-X兩種格式，其中RS-274-D稱為基本GERBER格式，并要同時附帶D碼文件才能完整描述一張圖形;RS-274-X稱為擴展GERBER格式，它本身包含有D碼信息。

　　常用的CAD軟件都能生成此二種格式文件。現在一般要求以RS-274-X這種格式將GERBER文件扔給板廠生產。

　　如何檢查生成的GERBER正確性?流行的做法是使用cam350這個軟件導入這些GERBER文件和D碼文件，即可在屏幕上看到或通過打印機打出，然后進行確認。

　　下面小編將Gerber文件后綴含義列舉一下:

　　GTL---toplayer 頂層

　　GBL---bottomlayer 底層

　　GTO---TopOverlay 頂層絲印層

　　GBO---Bottomlayer 底層絲印層

　　GTP---TopPaste 頂層表貼(做激光模板用)

　　GBP---BottomPaste 底層表貼

　　GTS---Topsolder 頂層阻焊(也叫防錫層/綠油,負片)

　　GBS---BottomSolder 底層阻焊

　　G1---Midlayer1 內部走線層1

　　G2---Midayerr2 內部走線層2

　　GP1---InternalPlane1 內平面1(負片)

　　GP2---InternalPlane2 內平面2(負片)

　　GM1---Mechanical1 機械層1

　　GM2---Mechanical2 機械層2

　　GKO---KeepOuter 禁止布線層

　　GG1---DrillGuide 鉆孔引導層

　　GD1---DrillDrawing 鉆孔圖層

　　GPT---Top pad Master 頂層主焊盤

　　GPB---Bottom pad Master 底層主焊盤

　　以上就是pcb板外發讓供應商打樣時需要提供什么文件，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
