表面處理最基本的目的是保證良好的可焊性或電性能。由于自然界的銅在空氣中傾向于以氧化物的形式存在，不大可能長期保持為原銅，因此需要對銅進行其他處理。雖然在后續的組裝中，可以采用強助焊劑除去大多數銅的氧化物，但強助焊劑本身不易去除，因此業界一般不采用強助焊劑。

　　PCB板的表面處理工藝包括：抗氧化，噴錫，無鉛噴錫，沉金，沉錫，沉銀，鍍硬金，全板鍍金，金手指，鎳鈀金OSP等。

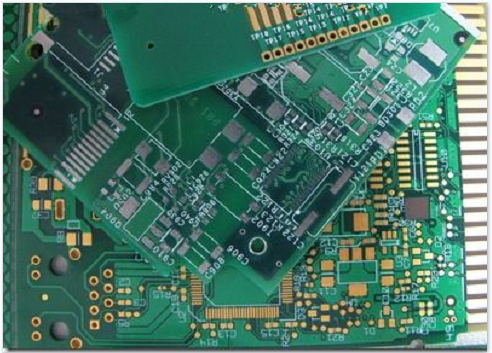

　　PCB板常見表面處理方式介紹：

　　1、化學沉銀

　　介于OSP和化學鍍鎳/浸金之間，工藝較簡單、快速。暴露在熱、濕和污染的環境中，仍能提供很好的電性能和保持良好的可焊性，但會失去光澤。因?yàn)殂y層下面沒有鎳，所以沉銀不具備化學鍍鎳/浸金所有的好的物理強度。

　　2、電鍍鎳金

　　在PCB表面導體先電鍍上一層鎳之后再電鍍上一層金，鍍鎳主要是防止金和銅之間的擴散。現在的電鍍鎳金有兩類：鍍軟金(純金，金表明看起來不亮)和鍍硬金(表面平滑堅硬，耐磨，含有鈷等其它元素，表面看起來較光亮)。軟金主要用于芯片封裝時打金線;硬金主要用在非焊接處的電性互連(如金手指)。

　　3、PCB混合表面處理技術

　　選擇兩種或者兩種以上的表面處理方式進行表面處理，常見的形式有：沉鎳金+防氧化、電鍍鎳金+沉鎳金、電鍍鎳金+熱風整平、沉鎳金+熱風整平。

　　所有的表面處理形式中熱風整平(無鉛/有鉛)是最常見且最便宜的處理方式，但請注意歐盟的RoHS規定。

　　4、熱風整平

　　在PCB表面涂覆熔融錫鉛焊料并用加熱壓縮空氣整平(吹平)的工藝，使其形成一層既抗銅氧化又可提供良好的可焊性的涂覆層。熱風整平時焊料和銅在結合處形成銅錫金屬化合物，其厚度大約有1～2mil。

　　5、有機防氧化(OSP)

　　在潔凈的裸銅表面上，以化學的方法長出一層有機皮膜。這層膜具有防氧化，耐熱沖擊，耐濕性，用以保護銅表面于常態環境中不再繼續生銹(氧化或硫化等);同時又必須在后續的焊接高溫中，能很容易被助焊劑所迅速清除，以便焊接。

　　6、化學沉鎳金

　　在銅面上包裹一層厚厚的，電性能良好的鎳金合金并可以長期保護PCB。不像OSP那樣僅作為防銹阻隔層，其能夠在PCB長期使用過程中有用并實現良好的電性能。另外它也具有其它表面處理工藝所不具備的對環境的忍耐性。

　　以上就是小編整理的關于“PCB板常見表面處理方式有哪些”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
