我們?cè)谠O(shè)計的時候，經常會有一些線需要阻抗控制，在具有電阻、電感的電路里，對電路中的電流起到阻礙作用，被稱為阻抗。它常用Z表示，是一個復數，實部稱為電阻，虛部稱為電抗，阻抗的單位是歐姆，PCB設計為什么將阻抗一般設定為50歐姆，下面荊州pcb廠小編來詳細的說一說。

　　為什么將阻抗一般設定為50歐姆

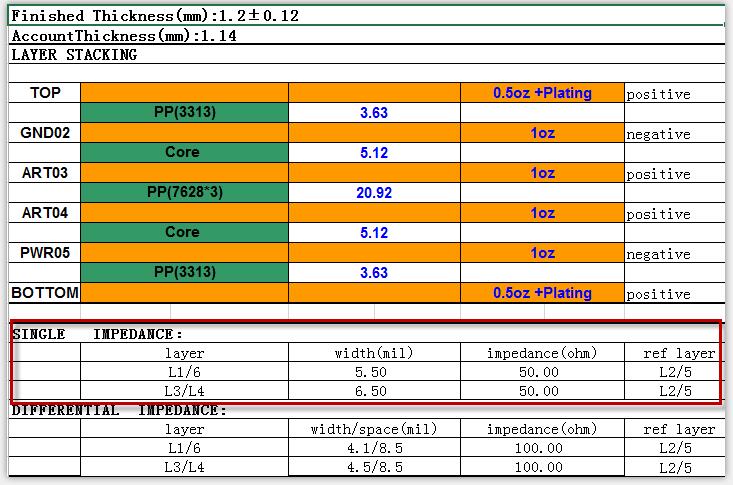

　　做PCB設計過程中，在走線之前，一般會對要進行設計的項目進行疊層，根據厚度、基材、層數等信息進行計算阻抗。一般標準的制定是會基于PCB生產工藝和設計性能、可行性的綜合考量。

　　從PCB生產加工工藝角度出發，目前大部分PCB生產廠商的設備考慮，生產50歐姆阻抗的PCB是比較容易實現的。從阻抗計算過程可知，過低的阻抗需要較寬的線寬以及薄介質或較大的介電常數。

　　這對于目前高密板來說空間上比較難滿足;過高的阻抗又需要較細的線寬及較厚的介質或較小的介電常數，不利于EMI及串?dāng)_的抑制，同時對于多層板及從量產的角度來講加工的可靠性會比較差。

　　控制50歐姆阻抗在使用常用板材(FR4等)、常用芯板的環境下，生產常用的板厚的產品(如1mm、1.2mm等)，可設計常見的線寬(4~10mil)，這樣板廠加工起來是非常方便的，對其加工使用的設備要求也不是很高。

　　從PCB設計方面考慮，50歐姆也是綜合考慮之后選擇。從PCB走線的性能來說，一般阻抗低比較好，對一個給定線寬的傳輸線，和平面距離越近，相應的EMI會減小，串?dāng)_也會因此減小。

　　但從信號全路徑的角度看，還需要考慮最關鍵的一個因素，那就是芯片的驅動能力，在早期大多數芯片驅動不了阻抗小于50歐姆的傳輸線，而更高阻抗的傳輸線由于實現起來不便，所以折中采用50歐姆阻抗。

　　所以一般選擇50歐姆作為常規時單端信號控制阻抗的默認值。
