在線路板行業工作過的人都深有體會，線路板的外形加工也是線路板加工的難點之一，大多數線路板的形狀都是比較規則的，但也有相當多的線路板擁有個性化的外形，以下簡單介紹四種外形處理方法：

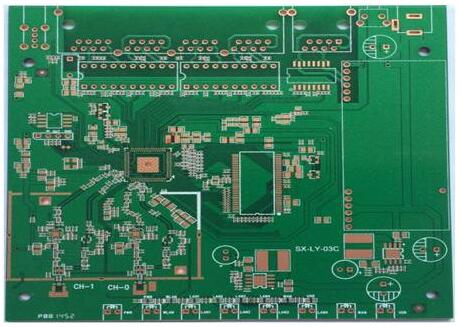

　　PCB外形加工的方式

　　1、開"V"槽：利用"V"槽切割機沿線路板設計的"V"槽線將線路板切割成彼此相連的幾部分;

　　2、銑外形：利用數控銑床加工外形，需提供銑外形數據以及相應定位孔數據，這些數據均由編程人員提供，由于線路板拼板間距不可能很大，一般為3mm左右，因此銑刀直徑一般為3mm或2.4mm。先在銑床墊板上鉆管位孔，用銷釘將線路板與銑床墊板固定后，再用銑外形數據銑外形。

　　3、沖外形：利用沖床沖切外形，需使用模具，并且模具上定位釘與線路板的定位孔相對應，一般選擇3.0mm左右的孔作定位孔。

　　4、鉆外形：利用鉆床沿外形線處鉆孔。通常開"V"槽與鉆外形只作加工的輔助手段。

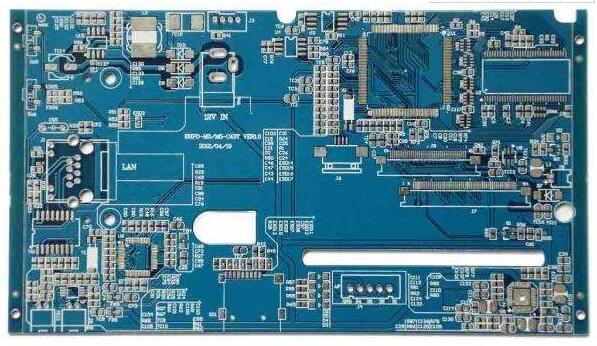

　　PCB外形加工方式的選擇

　　外形加工方法的選擇通常與客戶的要求及外形的形狀和加工的批量有關系，PCB設計一般選擇銑外形，編寫銑外形數據時，要注意下刀點的選擇和行刀方向。

　　要確保行刀方向與有效外形的切削方 向成180度即可，因此銑外形與銑槽內的行刀方向相反，銑外形的下刀點一般選擇在距定位孔較近的一角，以減輕下刀和起刀動作對外形的影響;同樣道理，如果內槽有凸角，則銑內槽的下刀點選擇在凸角處;如果內槽沒有凸角，下刀點選擇在距內槽兩邊為銑刀半徑處。

　　另外，在下刀點處起刀時，由于線路板直角的一邊已銑去，銑板時銑刀對板的擠壓會使直角變形，因此一般銑處形時，在板四角都加一半徑為0.8mm的圓角。

　　當線路板單元內無法加定位孔時則在拼板板邊加定位孔。沖外形能夠適應大批量生產的需要，提高加工效率高，通常定位孔的選擇對外形加工質量和加工效率有較大影響。

　　"V" 槽和鉆外形是外形加工非常有效的輔助手段。其中開"V"槽是較常用的外形加工輔助手段。當線路板單元尺寸較小時，為減少銑板時間，可將幾個線路板拼為一個單元，銑外形后再開"V"槽，這不僅提高了外形加工的效率，而且也有利于板件清洗和產品包裝，還提高了板料利用率。

　　對于不能加管位孔且尺寸較小的線路板，這對批量較大的板件很有利。當客戶要求有工藝邊或多種板樣、拼在一起時，開"V"槽是首選的外形加工方式。

　　開"V"槽雖有效率高的優點，但受設備制約，"V"槽間距還不能太大，也不能沿折線開"V" 槽。與此相比，鉆外形雖然較慢，但能克服以上困難，還能克服銑外形銑刀直徑較大的缺點，如果客戶要求的線路板單元間距超出開"V"槽寬度時，沿小單元拼板間加郵票孔(相鄰孔間距大于孔直徑約0.2-0.5mm的一連串的孔，孔直徑小于1.0mm)便可滿足客戶要求。

　　還有是客戶將多種板拼在一起無法開"V"槽時，可在印制間加郵票孔，如果線路板有寬度d小于銑刀直徑的內缺，無法采取銑外形來加工，而采取多次鉆來加工就能實現?，F實運用時可根據實際相互結合各種方法以達到客戶要求。
