過孔(via)是多層PCB的重要組成部分之一，鉆孔的費用通常占PCB制板費用的30%到40%。簡單的說來，PCB上的每一個孔都可以稱之為過孔。

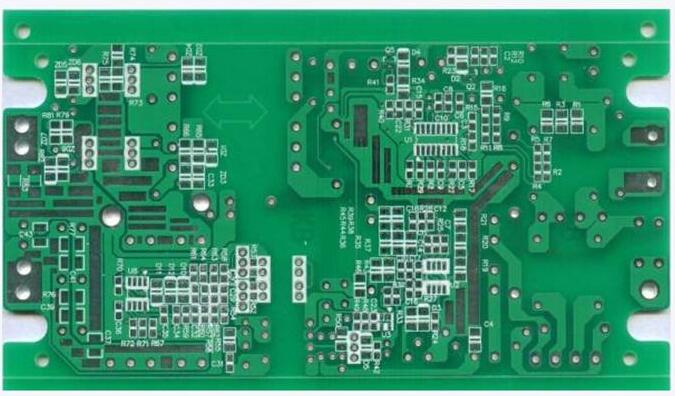

　　PCB四層板的過孔要求

　　通孔的話，直徑最小為8mil(0.2mm)，這個是機械鉆孔的最小孔徑;如果是盲孔或者埋孔，最小孔徑為4mil(0.1mm)，這種孔要用鐳射。孔越小越貴。通孔建議使用10/18、12/20的孔，電源孔可以用16/24的。

　　1 電源、地線的處理 既使在整個PCB板中的布線完成得都很好度，但由于電源、 地線的考慮不周到而引起的干擾，會使產品問的性能下降，有時甚至影響到產品的成功率。所以對電、 地線的布線要認真對待，把電、地線所產生的噪音干擾降到最低限度，以保證產品的質量。

　　對每個從事電子產品設計的工程人員來答說都明白地線與電源線之間噪音所產生的原因，現只對降低式抑制噪音作以表述： 眾所周知的是在電源、地線之間加上去耦電容。 盡量加寬電源、地線寬度，最好是地線比電源線寬，它們的關系是： 地線>電源線>信號線，通常信號線寬為：0.2～0.3mm,最經細寬度可達0.05～0.07mm,電源線為1.2～2.5 mm 對數回字電路的PCB可用寬的地導線組成一個回路, 即構成一個地網來使用(模擬電路的地不能這樣使用) 用大面答積銅層作地線用,在印制板上把沒被用上的地方都與地相連接作為地線用或是做成多層板。

　　以上就是小編整理的關于“PCB四層板過孔有什么要求”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
