隨著科技的發展，pcb從單面板發展到雙面和多層，應用也越來越廣，那么雙面板和多層板上那么多小孔是什么，設計這么多在上面有什么好處，下面小編來詳細的說一說。

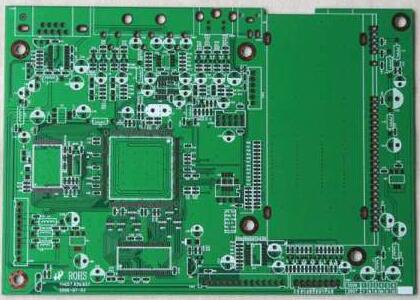

　　pcb板上的小孔是什么

　　1、PCB上的小孔就是過孔，第一作用是導電，是兩面線路通過孔連通起來。用于將一個層的電氣信號連接到另一個層上。

　　2、這種孔一般都設計在大面積銅箔上面，兩面導通，而且這種銅一般都是厚銅，用在大電流使用環境中，目的是散熱，避免銅箔分層。

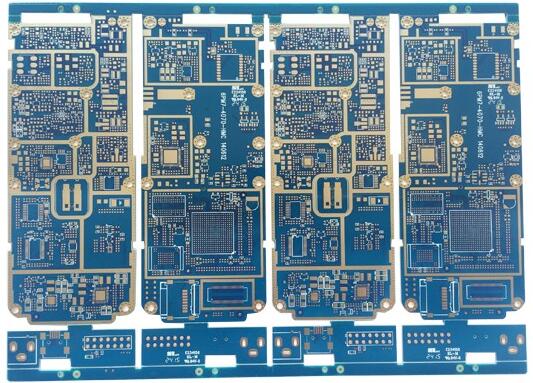

　　pcb板上小孔的作用

　　PCB分單面板,雙面板,還有多層板,而雙面以上的板要從這一面連接到另一面就是同過導電孔連接的。

　　1、有些net線在兩層必須打孔

　　2、兩層大面積鋪地GND，打很多孔，可以降噪，可以對電路板變形有緩沖作用。

　　3、小孔通常是過孔，不光起導通作用，很多的原因是可以減小因兩面銅鉑造成的寄生電容，意思是消除寄生電容造成的影響，另一個是增大導通率。

　　以上就是小編整理的關于pcb板上的小孔是什么和pcb板上小孔的作用，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
